SMPL

基础知识

顶点（vertex）：动画模型可以看成多个小三角形组成，每三个顶点组成一个三角形，每个小三角形就可以看成一个顶点。
骨骼点：骨架关节，比如膝盖
骨骼蒙皮（Rig）：建立骨骼点和顶点的关联关系。每个骨骼点会关联许多顶点，并且每一个顶点权重不一样。通过这种关联关系，就可以通过控制骨骼点的旋转向量来控制整个人运动。
顶点权重(vertex weights)：用于变形网格mesh，通过骨骼计算当前顶点
BlendShape：控制动画角色运动有两种，一种是上面说的利用Rig，还有一种是利用BlendShape。比如：生成一种笑脸和正常脸，那么通过BlendShape就可以自动生成二者过渡的动画。这种方式相比于利用Rig，可以不定义骨骼点，比较方便。
蒙皮函数（SF，Skinning Function）：是计算机图形学中用于将骨骼动画（Skeletal Animation）的变形作用到3D模型表面顶点上的数学方法。它的核心作用是根据骨骼的运动（如旋转、平移）动态调整模型顶点的位置。蒙皮函数包括下面的LBS，BS，DQS。

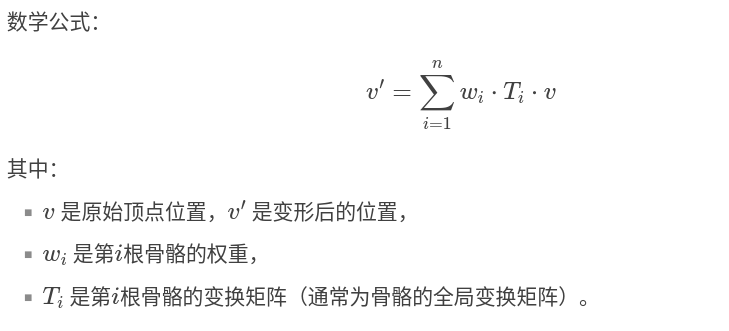

线性混合蒙皮函数（LBS，linear blend skinning algorithm）：是一种蒙皮函数skinning methods ，每个模型的顶点可以受多个骨骼影响，每个骨骼对顶点的影响程度通过权重（Weight）表示（权重总和为1）例如，一个顶点可能受“上臂骨”影响60%，受“肩膀骨”影响40%。在骨骼运动时，顶点的新位置是所有关联骨骼变换的加权平均。
- 缺点：
  - 糖果纸效应（Candy Wrapping）**：在关节弯曲时可能出现不自然的塌陷或扭曲（如图）。
  - 体积损失：剧烈弯曲时模型体积可能收缩。
混合蒙皮函数（BS，BlendSkin）是一种改进的蒙皮（Skinning）技术，主传统LBS直接对变换矩阵进行线性加权，而BlendSkin可能采用 非线性混合 或 局部几何感知的插值，使关节弯曲时保持更好的体积和表面连续性。
双四元数蒙皮函数（DQS，Dual Quaternion Skinning）：使用双四元数代替线性插值，能更好地保持关节处的体积和形状，避免糖果纸效应。

SMPL

https://www.zhihu.com/question/292017089

https://zhuanlan.zhihu.com/p/696878001

https://zhuanlan.zhihu.com/p/94218908

https://zhuanlan.zhihu.com/p/420208990

https://zhuanlan.zhihu.com/p/420090584

https://zhuanlan.zhihu.com/p/453206221

《SMPL: A Skinned Multi-Person Linear Model》

人体可以理解为是一个基础模型和在该模型基础上进行形变的总和，在形变基础上进行PCA，得到刻画形状的低维参数——形状参数（shape）；同时，使用运动树表示人体的姿势，即运动树每个关节点和父节点的旋转关系，该关系可以表示为三维向量，最终每个关节点的局部旋转向量构成了smpl模型的姿势参数(pose)。

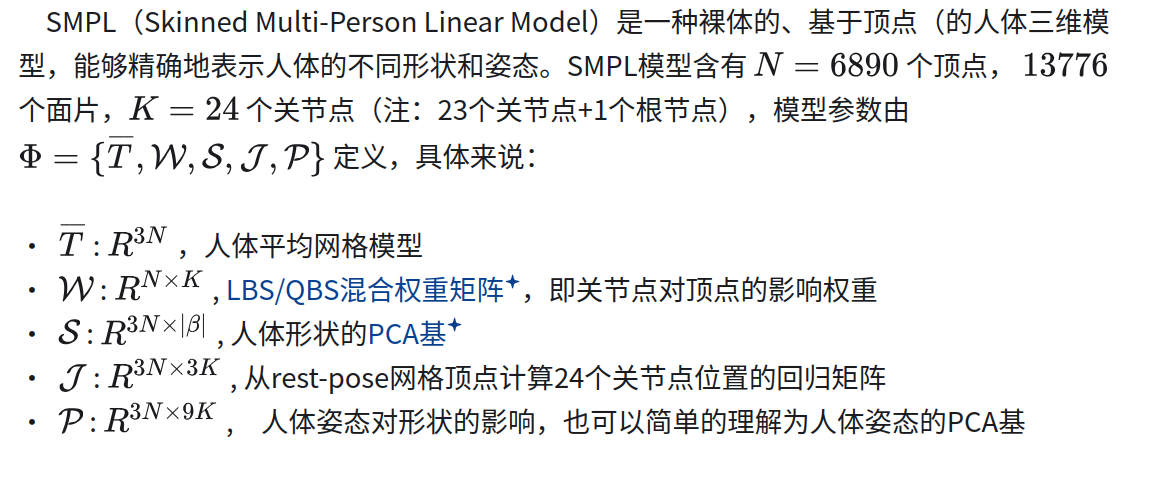

该模型中β和θ是其中的输入参数，其中β是ShapeBlendPose参数代表人体高矮胖瘦、头身比等比例的10个参数，θ是代表人体整体运动位姿和24个关节相对角度的75(24*3+3;每个关节点3个自由度，再加上3个根节点)个参数。然后通过LBS输出是6980个顶点N。
参数：
- M， : SMPL function
- T，一个 6890 × 3 6890 的矩阵。这个矩阵是常数值，是TPose
- J，从蒙皮预测骨架的函数，实现从顶点坐标获得关节坐标，24 × 3的矩阵，23个关节点+1个root orientation。这个矩阵是常数值
- W，Skinning function蒙皮函数，一个 6890 × 24 的矩阵。注意，这个矩阵的值需要训练得到，每一个关节点的坐标变化对每一个mesh顶点坐标变化
- B_p: 姿态混合蒙皮函数，Pose blendshapes function，输入姿态参数输出是3*N=3*6980的顶点坐标
- p：所有207个姿势混合形状组成的矩阵
- B_s: 形状混合蒙皮函数，Shape blendshapes function，输入形状参数输出是3*N=3*6980的顶点坐标
- s：形状位移矩阵
- β，影响人体mesh的形状（高矮胖瘦）
- θ，影响人体mesh的姿态（动作姿势）
- SMPL通过训练获得的参数：T，W，S，P，J


J_regressor_prior (scipy.sparse.csc.csc_matrix)：表示一个稀疏矩阵，用于从形状参数推断关节位置的先验模型。
f (numpy.ndarray)：通常表示面的数组，用于描述3D网格模型的拓扑结构。
J_regressor (scipy.sparse.csc.csc_matrix)：另一个稀疏矩阵，用于从形状参数计算关节位置的回归器。
kintree_table (numpy.ndarray)：表示关节层次结构的数组，用于描述骨骼的树状结构。
J (numpy.ndarray)：关节位置的数组，表示模型中各关节在标准姿态下的位置。
weights_prior (numpy.ndarray)：一个先验权重数组，用于姿态和形状的权重调整。
weights (numpy.ndarray)：每个顶点的骨骼权重数组，表示各顶点受不同骨骼的影响程度。
vert_sym_idxs (numpy.ndarray)：顶点对称索引数组，用于保持模型的左右对称性。
posedirs (numpy.ndarray)：姿态方向数组，用于描述姿态变化对顶点位置的影响。
pose_training_info (dict)：包含姿态训练信息的字典，可能包含训练数据或参数设置。
bs_style (str)：绑定皮肤样式的字符串，描述模型的皮肤绑定方式。
v_template (numpy.ndarray)：顶点模板数组，表示未变形的基础顶点位置。
shapedirs (chumpy

形状参数：
- 0 代表整个人体的胖瘦和大小，初始为0的情况下，正数变瘦小，负数变大胖（±5）
  1 侧面压缩拉伸，正数压缩
  2 正数变胖大
  3 负数肚子变大很多，人体缩小
  4 代表 chest、hip、abdomen的大小，初始为0的情况下，正数变大，负数变小（±5）
  5 负数表示大肚子+整体变瘦
  6 正数表示肚子变得特别大的情况下，其他部位非常瘦小
  7 正数表示身体被纵向挤压
  8 正数表示横向表胖
  9 正数表示肩膀变宽
形状参数怎么影响顶点的：利用PCA原理控制mesh的胖瘦高矮(

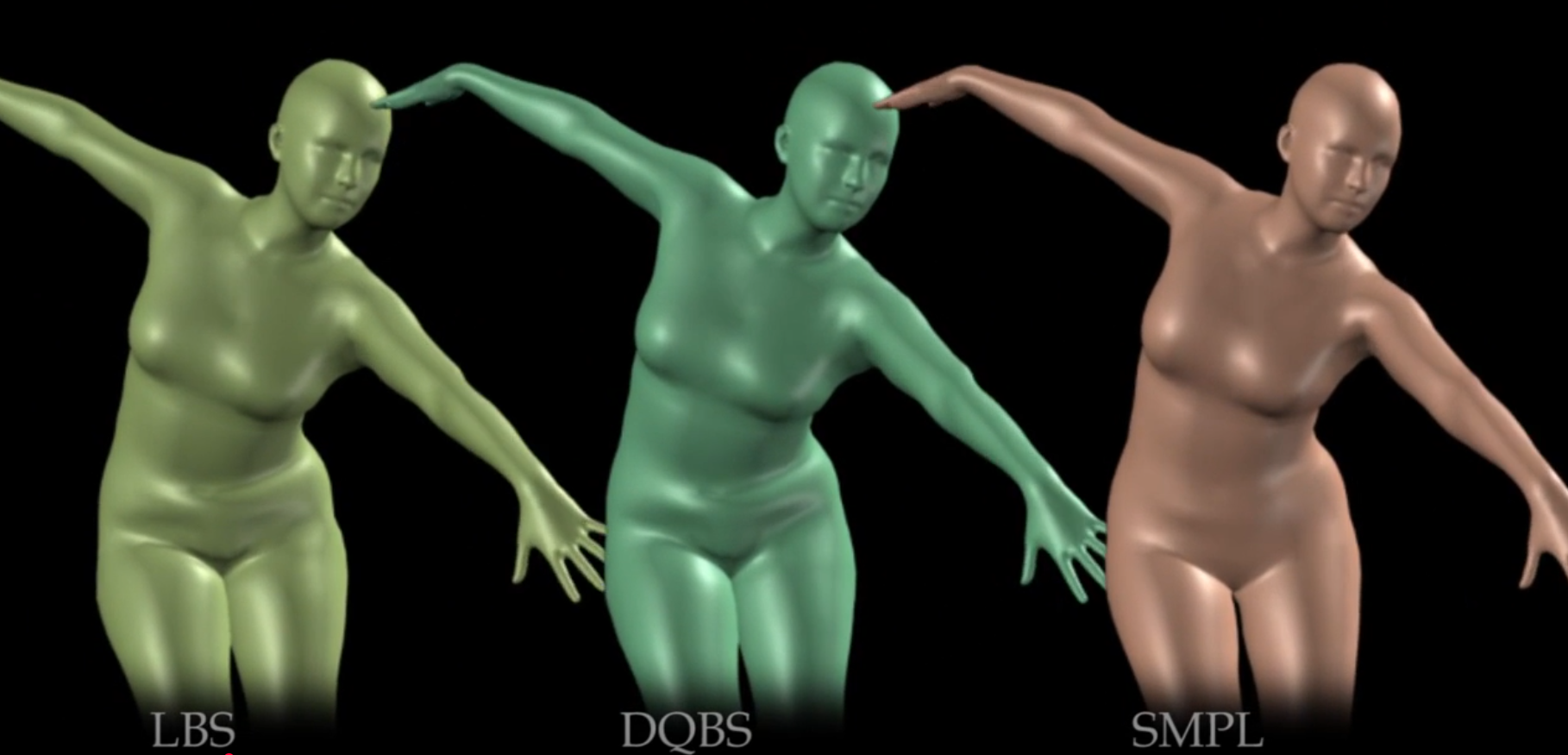

用LBS表示的线性混合蒙皮核用双cerian混合蒙皮dqb 都不如SMPL

SMPL是Tpose并对这个模型施加偏移量实现

创新点：

提出了一种学习人体形状和位置依赖的形状变化模型：模型的参数从数据中学习，包括静止姿势模板、混合权重、姿势相关的混合变形、身份相关的混合变形以及从顶点到关节位置的回归。
将pose blend shapes建模成rotation matrices（旋转矩阵）的线性函数。因为旋转矩阵的元素是有界的，所产生的变形也是有界的，有助于模型更好地推广。

评估指标指标含义。

MPJPE。(Mean Per Joint Position Error：首先对齐骨盆(pelvis，关节0)处的预测和GT真实3D关节，然后计算它们的距离，综合评价预测的姿态和形状，包括全局旋转。
PA-MPJPE。(Procrustes-Aligned Mean Per Joint Position Error, or reconstruction error)：在计算 MPJPE 之前执行 Procrustes 对齐，即刚性对齐(rigid alignment)，这主要测量关节姿势，消除了尺度和全局旋转的差异。
MPVE。(Mean Per-vertex Error or Vertex-to-Vertex ,V2V)：被定义为预测网格顶点与地面GT网格顶点之间的平均点对点欧几里得距离。
PA-MPVE。(Procrustes-Aligned Mean Per-vertex Error )：Procrustes对齐后的MPVE。
